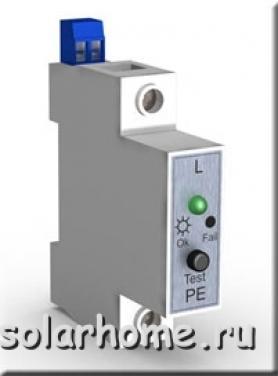

УЗИП ExPro PV-III AC320/10r Устройство защиты

УЗИП для защиты низковольтных электроустановок (0,4кВ) от импульсных перенапряжений.
УЗИП ExPro P предназначены для использования в сетях электропитания переменного тока с рабочим напряжением до 320В/50Гц. Для повышения надежности штатный режим эксплуатации УЗИП допускает работу при фазном напряжении до 320В в сетях переменного.

Модель: УЗИП ExPro PV-III AC320/10r Устройство защиты от импульсных помех с дистанционной сигнализацией состояния.

Цифрами в названии модели указаны: максимальное напряжение постоянного тока защищаемой цепи / максимальный импульсный ток на один полюс.

Электрические параметры и наименование моделей УЗИП для цепей питания переменного тока приведены в таблицe.

Таблица 1.

Параметр Наименование
ExPro PV-I AC320/120 ExPro PV-II AC80/80 ExPro PV-II AC320/40 ExPro PV-II AC320/25 ExPro PV-III AC320/10
Класс УЗИП по ГОСТ Р 51992 I II III
Номинальное рабочее напряжение / 50 Гц 275 В 275 В 275 В 275 В 275 В
Макс. Длительное рабочее напряжение / 50 Гц 320 В 320 В 320 В 320 В 320 В
Импульсный ток (10/350) 15 кА 10 кА 5 кА - -
Максимальный разрядный ток (8/20) 120 кА 80 кА 40 кА 25 кА 10 кА
Уровень напряжения защиты < 1,3 кВ < 0,95 кВ < 0,95 кВ < 0,95 кВ < 0,6 кВ
Время срабатывания < 25 нс
Степень защиты корпуса IP20
Монтаж DIN рейка 35 мм
Рабочая температура -40:+85
Визуальная индикация Опционально, к наименованию добавляется буква ‘v’, пример записи ExPro PV-II AC320/25v*
Дистанционная сигнализация Опционально, к наименованию добавляется буква ‘r’, пример записи ExPro PV-III AC320/40r*
Тип корпуса Рисунок 4-6 1 2 3

* — возможно сочетание опций, пример записи ExProPV-IIAC320/25vr
