УЗИП ExPro PV-II DC160/40v Устройство защиты

УЗИП ExPro P предназначены для использования в сетях электропитания постоянного тока с рабочим напряжением до 80 В для III-класса защиты и до 160 В для I — II класса.

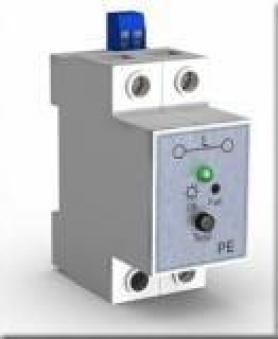

Модель: УЗИП ExPro PV-II DC160/40v Устройство защиты от импульсных помех с дистанционной сигнализацией состояния.

Цифрами в названии модели указаны: максимальное напряжение постоянного тока защищаемой цепи / максимальный импульсный ток на один полюс.

Электрические параметры и наименование моделей УЗИП для цепей питания постоянного тока приведены в таблицe.

Таблица 1.

Параметр	Наименование
Параметр	ExPro PV-I DC160/120	ExPro PV-II DC160/80	ExPro PV-II DC160/40	ExPro PV-II DC160/25	ExPro PV-III DC80/10
Класс УЗИП по ГОСТ Р 51992	I	II			III
Номинальное рабочее напряжение сети	160 В	160 В	160 В	160 В	80 В
Максимальный разрядный ток (8/20)	120 кА	80 кА	40 кА	25 кА	10 кА
Время срабатывания	< 25 нс
Степень защиты корпуса	IP20
Монтаж	DIN рейка 35 мм
Рабочая температура	-40:+85
Визуальная индикация	Опционально, к наименованию добавляется буква ‘v’,пример записи ExPro PV-II DC160/25v*
Дистанционная сигнализация	Опционально, к наименованию добавляется буква ‘r’,пример записи ExPro PV-III DC80/10r*
Тип корпусаРисунок 4-6	1	2			3

* — возможно сочетание опций, пример записи ExProPV-IIAC320/25vr
