УЗИП ExPro PV-II AC320/20r Устройство защиты

Вес товара

0.3 кг

УЗИП для защиты низковольтных электроустановок (0,4кВ) от импульсных перенапряжений.
УЗИП ExPro P предназначены для использования в сетях электропитания переменного тока с рабочим напряжением до 320В/50Гц. Для повышения надежности штатный режим эксплуатации УЗИП допускает работу при фазном напряжении до 320В в сетях переменного.

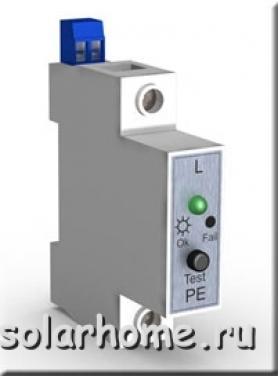

Модель: УЗИП ExPro PV-II AC320/20r Устройство защиты от импульсных помех с дистанционной сигнализацией состояния.

Цифрами в названии модели указаны: максимальное напряжение постоянного тока защищаемой цепи / максимальный импульсный ток на один полюс.

Электрические параметры и наименование моделей УЗИП для цепей питания переменного тока приведены в таблицe.

Таблица 1.

Параметр	Наименование
Параметр	ExPro PV-I AC320/120	ExPro PV-II AC80/80	ExPro PV-II AC320/40	ExPro PV-II AC320/25	ExPro PV-III AC320/10
Класс УЗИП по ГОСТ Р 51992	I	II			III
Номинальное рабочее напряжение / 50 Гц	275 В	275 В	275 В	275 В	275 В
Макс. Длительное рабочее напряжение / 50 Гц	320 В	320 В	320 В	320 В	320 В
Импульсный ток (10/350)	15 кА	10 кА	5 кА	-	-
Максимальный разрядный ток (8/20)	120 кА	80 кА	40 кА	25 кА	10 кА
Уровень напряжения защиты	< 1,3 кВ	< 0,95 кВ	< 0,95 кВ	< 0,95 кВ	< 0,6 кВ
Время срабатывания	< 25 нс
Степень защиты корпуса	IP20
Монтаж	DIN рейка 35 мм
Рабочая температура	-40:+85
Визуальная индикация	Опционально, к наименованию добавляется буква ‘v’, пример записи ExPro PV-II AC320/25v*
Дистанционная сигнализация	Опционально, к наименованию добавляется буква ‘r’, пример записи ExPro PV-III AC320/40r*
Тип корпуса Рисунок 4-6	1	2	3

* — возможно сочетание опций, пример записи ExProPV-IIAC320/25vr
