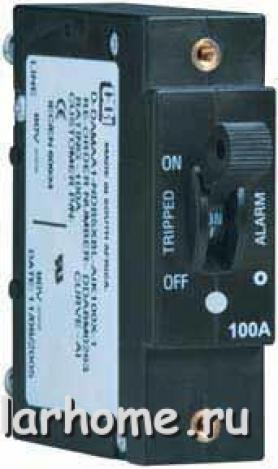

Автоматический выключатель DC CBI-D 100A

Автоматический защитный выключатель серии «D». Серия предназначена для защиты цепей постоянного тока с протеканием тока в обоих направлениях (не имеет полюсовки).

Батарейные автоматические выключатели до 100А на полюс (DC), max. 500А (6 полюсов), напряжение 80VDC. Эти автоматы служат достойной заменой автоматических выключателей ETA, Xantrex и OutBack. Это относится как к габаритам, так и ценовой политике. Особо популярны у установщиков солнечных панелей, ветрогенераторов и производителей источников бесперебойного питания. Диапазон рабочих температур очень широк: от -55′С до +85′С. Температура окружающей среды не оказывает влияния на работу автомата. Существует 20 различных параметров по которым можно сконфигурировать автоматический выключатель под свои задачи.

• Модель D2AAMX1NASK100BXXXXXXXBCVAXZX
• Максимальный ток 100А.
• Максимальное напряжение постоянного тока: 80В

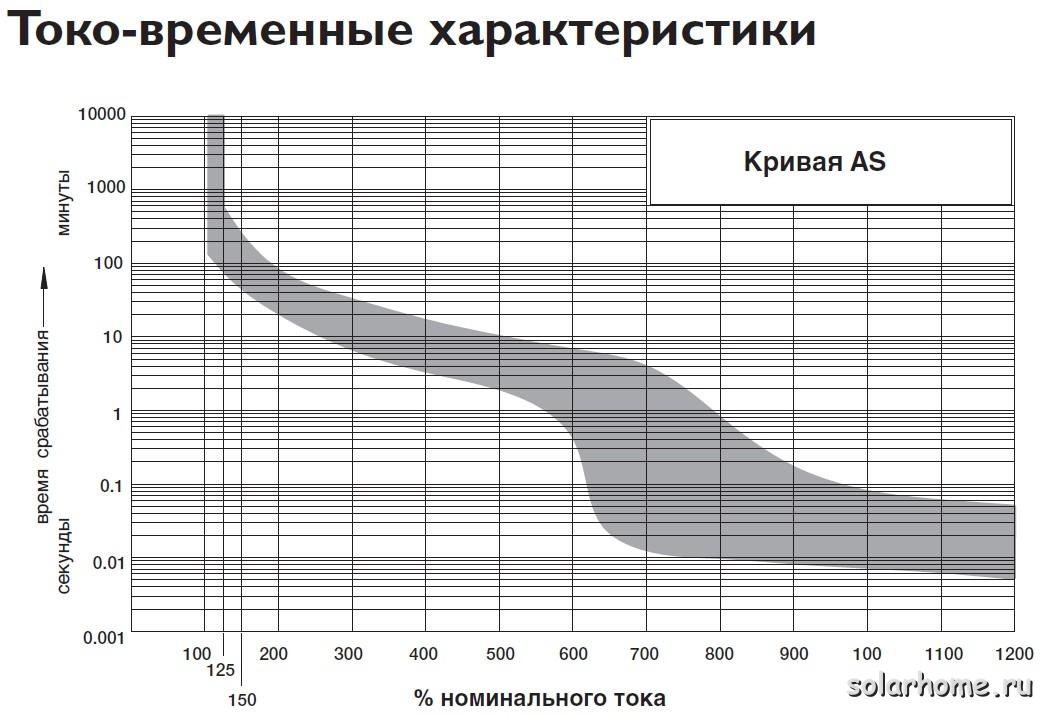

• Запаздывание срабатывания: долговременное (см. дополнительный рисунок — токо-временная характеристика, кривая AS)
• Допуск на импульс: 8*In
• Количество полюсов: 1
• Монтаж: передний на прямоугольное отверстие

Характеристики

• Магнитно-гидравлическая технология
• Принцип работы не зависит от температуры
• До 6 полюсов (для 100А — 1 полюса, т.е. одинарный автомат)
• Сертифицирован по: cULus,VDE, CE, ГОСТ-Р и УкрТЕСТ
• Номинальный ток до 100А
• Вспомогательный контакт, устройство аварийного размыкания
• Широкий набор компоновочных материалов, цепей, токо-временных характеристик
• Дополнительно: три положения тумблера
• Двухцветный индикатор тумблера

Область применения:

• Параллельные цепи переменного и постоянного тока;
• Распределительные сети постоянного тока предприятий связи;
• Устройства бесперебойного питания;
• Передвижные электрогенераторы;
• Устройства стабилизации питания;
• Оборудование для альтернативного энергоснабжения;
• Системы управления освещением;
• Солнечные батареи (есть модели до 500А DC).

Преимущества:

• Автоматический выключатель всегда выдерживает 100 % номинального тока, независимо от температуры окружающей среды и разряженности воздуха;
• Автоматический выключатель всегда расцепляется при 125 % номинального тока, независимо от температуры окружающей среды;
• Возможность немедленного повторного включения после расцепления;
• Возможны любые значения номинального тока с шагом 0,02А;
• Возможен широкий диапазон времен задержки;
• Не требуется коррекция автоматических выключателей CBI при монтаже нескольких устройств в ряд;
• Сравнительно малые размеры CBI-устройств;
• Отсутствие эффекта усталости металла устройства под влиянием тока или температурных колебаний;
• Незначительное падение напряжения на устройстве, незначительное нагревание;
• Точка отключения определяется только по току и не зависит от температуры окружающей среды.

Как опции возможны различные виды тумблера: как стандартный, так и кнопочный, различная маркировка, дополнительный контакт с нужными характеристиками, различные характеристики срабатывания — от мгновенного до 20-ти кратного превышения. Не чувствительны к полярности. Автоматические выключатели CBI серии D являются лучшим предложением на рынке из-за своей цены и прекрасного качества. Комплектующие для телеккомуникаций являются одним из основных направлений CBI-electric.
