Outback FlexNET DC, процессор состояния АБ

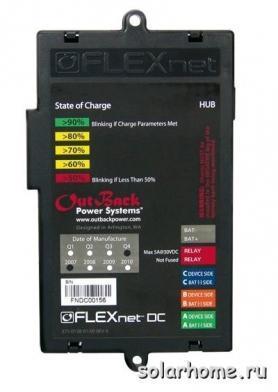

OutBack Power Technologies FLEXnet DC — это уникальный монитор состояния аккумуляторной батареи. Он предназначен для включения в систему электроснабжения на базе оборудования Outback и использует специальный коммуникационный протокол. Все данные о работе системы передаются на монитор Outback MATE.  Это позволяет иметь полную информацию о «здоровье» системы электроснабжения и эффективности ее работы.

При подключении FlexNet DC в систему на мониторе MATE появляется дополнительный раздел.

Отличительной особеностью FLEXnet DC является способность отслеживать токи заряда и разряда отдельно для каждого элемента системы — солнечного контроллера заряда, ветроустановки, инвертора и т.п. Возможно отслеживать до 3 элементов системы. Это дает возможность не только следить за уровнем заряженности АБ, но и  всесторонне оценить эффективность работы различных элементов системы автономного электроснабжения.

Battery Status Screen - Показывает текущее состояние системы. Показывает состояние заряда в виде топливного индикатора, степень заряженности (SOC) в процентах от полной, заряжается или разряжается батарея. Этот экран полезен для тех польлзователей, которые хотят иметь быструю информацию о состоянии и работе своей системы электроснабжения и о степени заряженности аккумуляторной батареи.

Now Summary Screen - Показывает количество энергии, которое потребляется и генерируется системой, а также токи, которые идут в АБ. Также показано напряжение АБ и текущая степень заряженности. Раздельные шунты позволяют иметь информацию по каждому источнику энергии постоянного тока — солнечным батареям, ветроустановке и т.п., а также по потреблению нагрузки.



Today Summary Screen - Отслеживает общее количество энергии, которую сгенерировала и потребила ваша система электроснабжения и нагрузка.

Также показано общее количество энергии, которое было направленона заряд ваших аккумуляторов сегодня. На этом экране показывается также минимальный SOC, что позволяет определить, насколько ваше потребление согласуется с вашей генерацией.

History Summary Screen - Обзор истории производства и потребления энергии за последние 128 дней. Можно посмотреть минимальное состояние заряженности АБ в каждый день. Этот экран может быть использован для мониторинга и анализа трендов  генерации и потребления.

Для работы монитора необходимы измерительные шунты - по одному на каждый источник энергии (в цену не входят).
